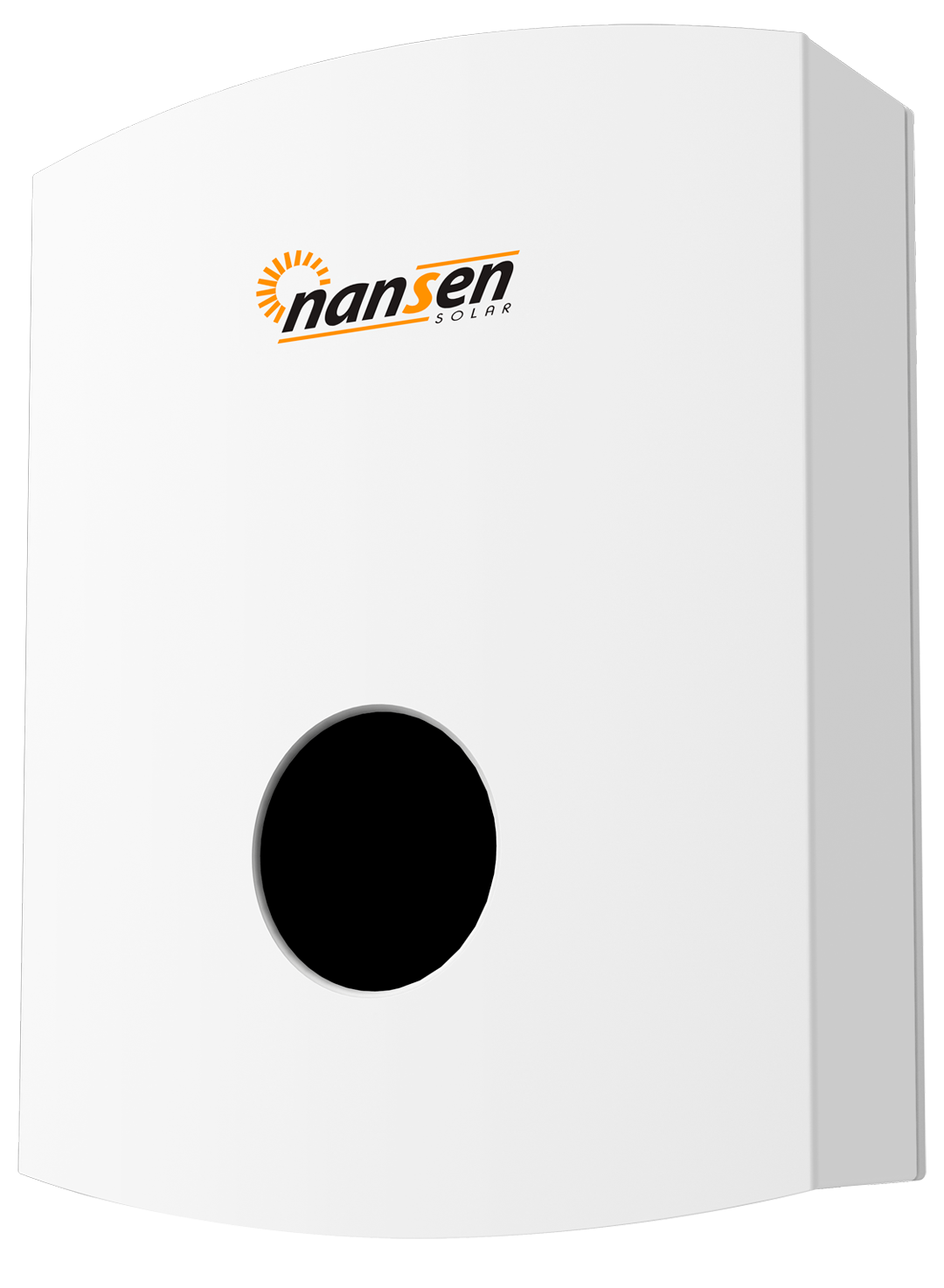

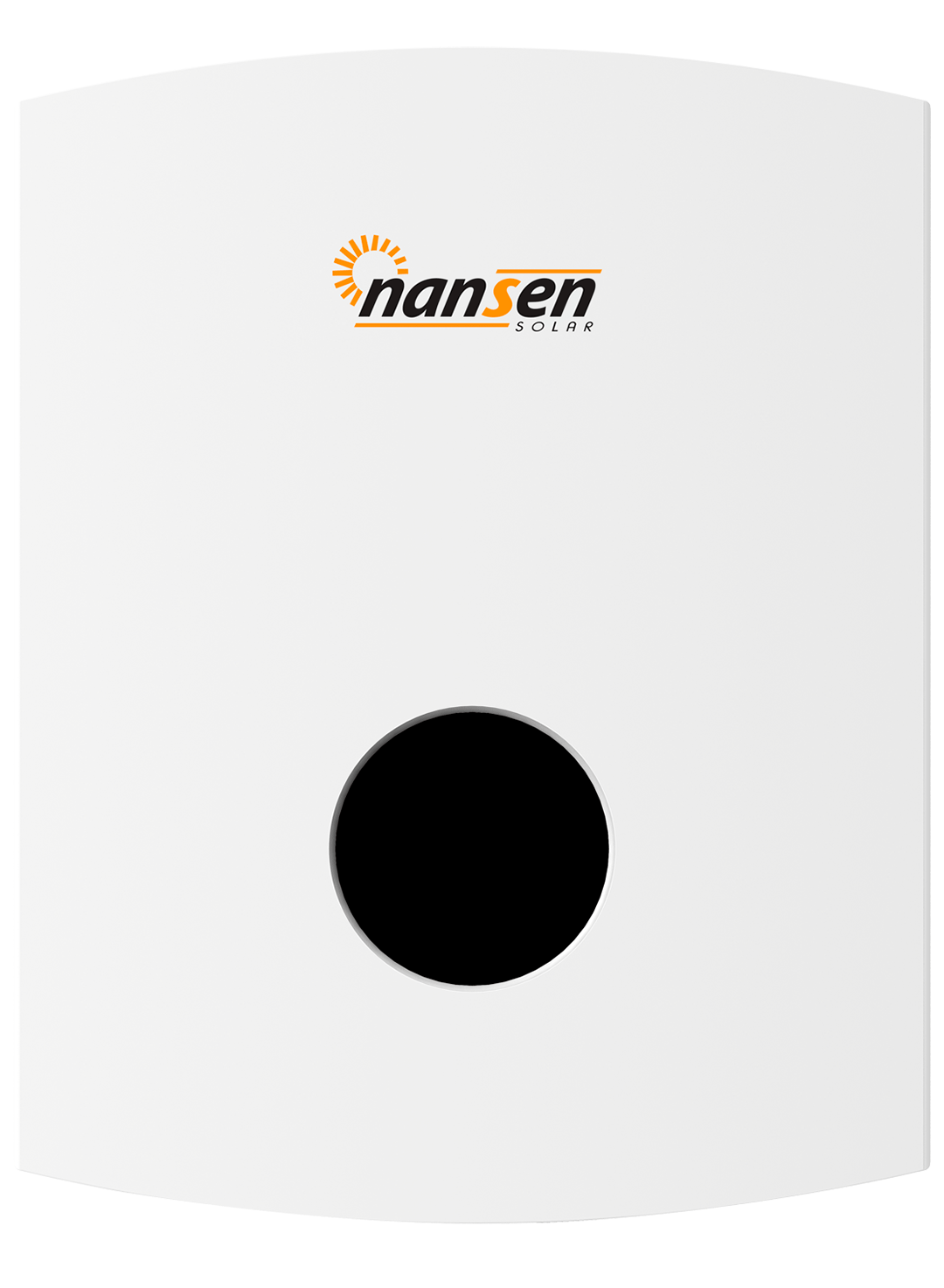

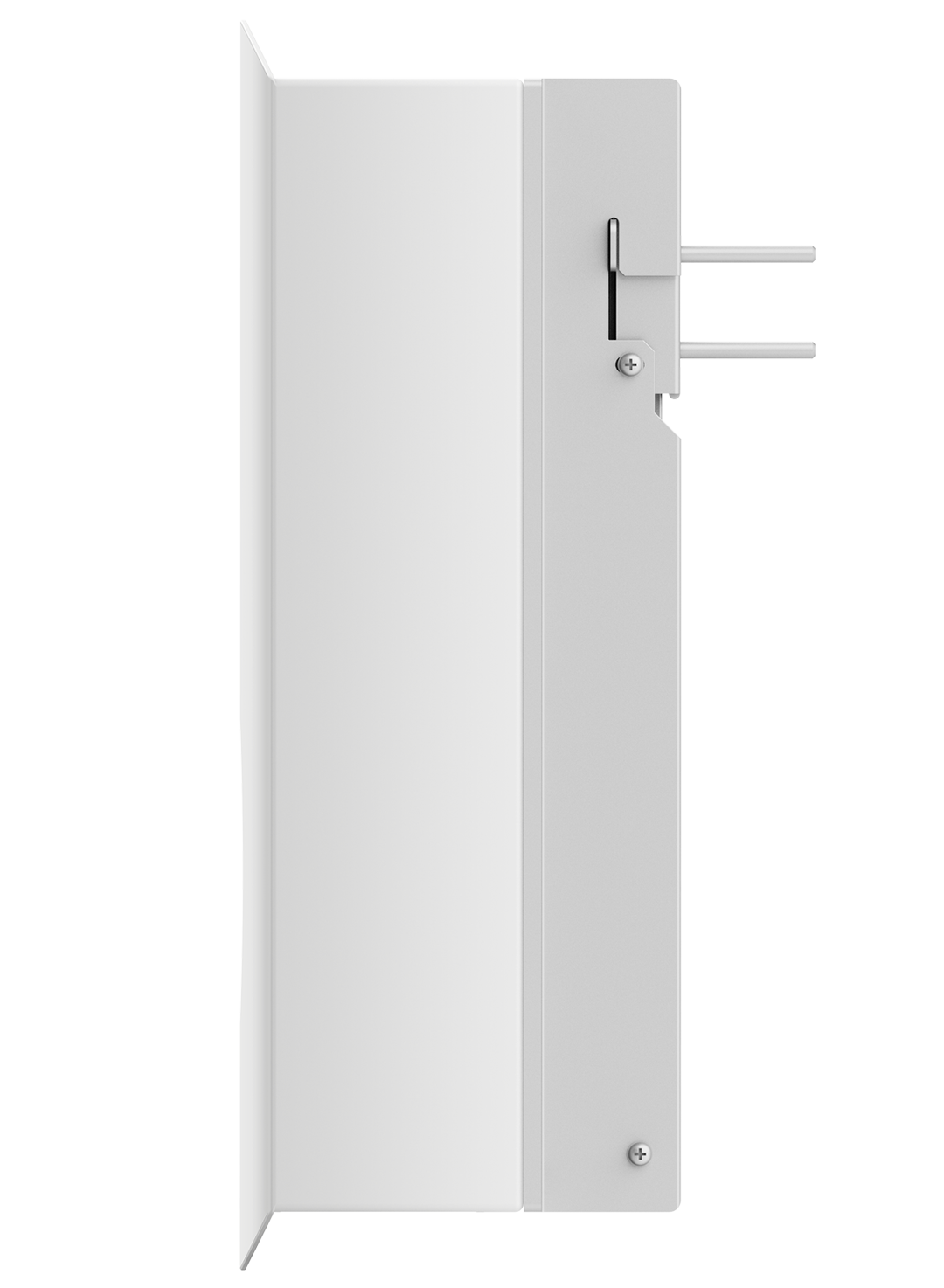

Compacta e leve, a série ASN TL-G2 da Nansen Solar é a escolha perfeita para instalações residenciais. A série ASN TL possui excelente durabilidade, uma vida útil ultra longa de acordo com os padrões industriais modernos e uma classificação de proteção IP66, adequada para ambientes internos e externos.
Corrente da String de até 20A
Ampla faixa de tensão MPPT
Razão CC/CA máxima de 200%
Eficiência máxima de 98,6%
Função AFCI
Varredura de curva I-V opcional
Com uma tensão de partida tão baixa quanto 140V e uma ampla faixa de tensão MPPT, esses inversores oferecem mais opções para o seu sistema residencial.
| Dados Técnicos | ASN-5TL-G2 | ASN-6TL-G2 | ASN-8TL-G2 | ASN-10TL-G2 | ASN-12TL-G2 |
ASN-15TL-G2 |
|---|---|---|---|---|---|---|
|
Entrada CC |
||||||
|
Potência CC Máx. |
7.5kW | 9kW | 12kW | 15kW | 18kW | 22.5kW |
|
Tensão CC Máx. |
1100V | |||||
|
Tensão CC Nominal |
620V | |||||
|
Tensão Início |
140V |
|||||
|
Faixa de Tensão MPPT |
140-1000V | |||||
|
Corrente Máx. (Impp) |
20A/20A |
26A/20A |
||||
|
Corrente Máx. Curto Circuito (Isc) |
25/25A |
32A/25A |
||||
|
Quantidade MPPT |
2 |
2 |
||||
|
Número de Entradas do Inversor |
2 |
3 |
||||
|
Saída CA |
||||||
|
Potência Nominal |
5kW |
6kW |
8kW |
10kW |
12kW |
15kW |
|
Potência Aparente |
5.5kVA |
6.6kVA |
8.8kVA |
11kVA |
13.2kVA |
16.5kVA |
|
Tensão nominal da rede |
220V/380V, 230V/400V, 3F/N/PE | |||||
| Harmônicos (THD) | <3% |
|||||
| Frequência de Operação | 50Hz/60Hz |
|||||
| Corrente Nominal | 7.2A | 8.7A | 11.5A | 14.4A | 17.3A |
21.7A |
| Corrente Máx. de Saída |
7.9A | 9.5A | 12.7A | 15.9A | 19.1A |
23.8A |
| Fator de Potência |
1 (0.8 Atrasado ~ 0.8 Adiantado) | |||||
| Eficiência |
||||||
| Eficiência Máxima |
98,60% |
|||||
| Eficiência Européia |
98.3% |
|||||
| Eficiência do MPPT |
99,80% |
|||||
| Proteções |
||||||
| Interruptor CC | Sim |
|||||
| Polaridade Reversa CC |
Sim |
|||||
| Anti-ilhamento |
Sim |
|||||
| Curto-circuito |
Sim |
|||||
| Sobrecorrente CA |
Sim |
|||||
| Surto Elétrico CC |
Sim |
|||||
| Surto Elétrico CA |
Sim |
|||||
| Detecção Impedância isolação |
Sim |
|||||
| Monitoramento de Terra |
Sim | |||||
| Detecção de Corrente Residual |
Sim |
|||||
| Temperatura |
Sim |
|||||
| Sobretensão CA |
Sim |
|||||
| Sobrecorrente CC |
Sim |
|||||
| Monitoramento de carga 24h |
Sim | |||||
| Proteção AFCI |
Sim | |||||
| Análise Curva I/V |
Opcional | |||||
| Zero Export |
Opcional |
|||||
| Dados Gerais | ||||||
| Dimensões (L*A*P) |
448*335*175mm |
|||||
| Peso |
12.6 kg |
15.1 kg | ||||
| Consumo Noturno |
≤1W |
|||||
| Faixa Temperatura Operação |
-30...+60°C |
|||||
| Conceito Resfriamento |
Resfriamento Natural | |||||
| Altitude Máx. Operação |
4000m (Redução Potência acima de 3000m) | |||||
| Umidade Relativa |
0~100% |
|||||
| Índice de Proteção |
IP66 |
|||||
| Topologia do Equipamento |
Sem Transformador | |||||
| Padrões de Segurança e EMC |
IEC/EN 62109-1/2,EN IEC61000-6-1/2/3/4,EN IEC 61000-3-11,EN 61000-3-12,NB/T32004,EN 50549-1,CGC/GF 035-2013,VDE-AR-N 4105 |
|||||
| Tipo de conector CC |
Conector MC4 |
|||||
| Tipo de conector CA |
Plug de conexão rápida | |||||
| Comunicação e Display |
||||||
| Mostrar |
LED+Bluetooth+APP |
|||||
| Interface de Comunicação |
RS485; Opcionais: WIFI, 4G | |||||
| Plataforma de Monitoramento |
Nansen Solar |
|||||
Nota: As especificações e os principais recursos descritos nesta página podem sofrer alterações sem aviso prévio. A Nansen Solar reserva-se o direito de fazer qualquer ajuste nas informações aqui descritas a qualquer momento, sem aviso prévio. Obtenha sempre a versão mais recente da ficha técnica, quaisquer contratos comerciais que possam ser assinados serão baseados na versão mais recente no momento da assinatura do contrato.
