Compacta e leve, a série ASN G2 da Nansen Solar é a escolha perfeita para instalações residenciais. A série ASN TL possui excelente durabilidade, uma vida útil ultra longa de acordo com os padrões industriais modernos e uma classificação de proteção IP66, adequada para ambientes internos e externos.

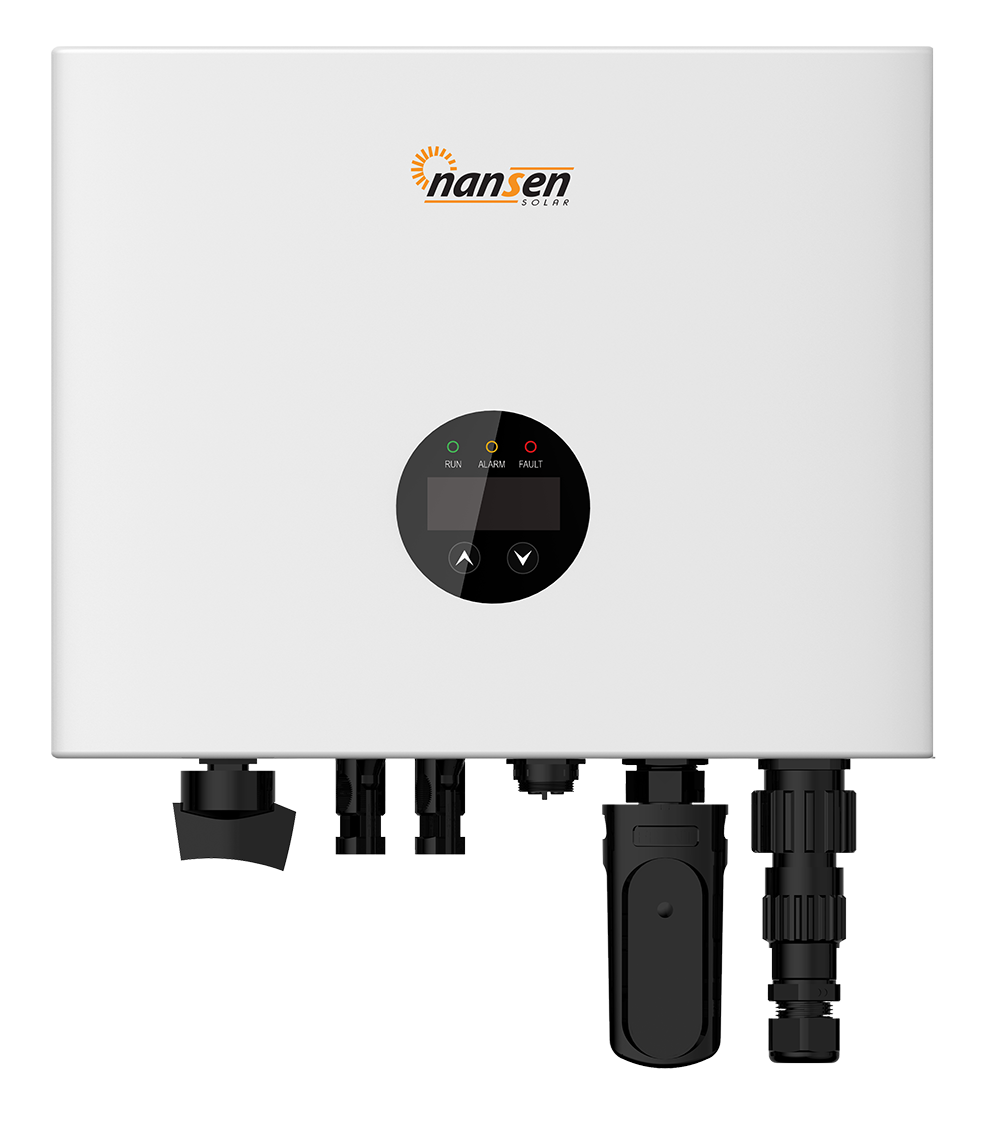

SL-G2 - Nansen-1000.png)

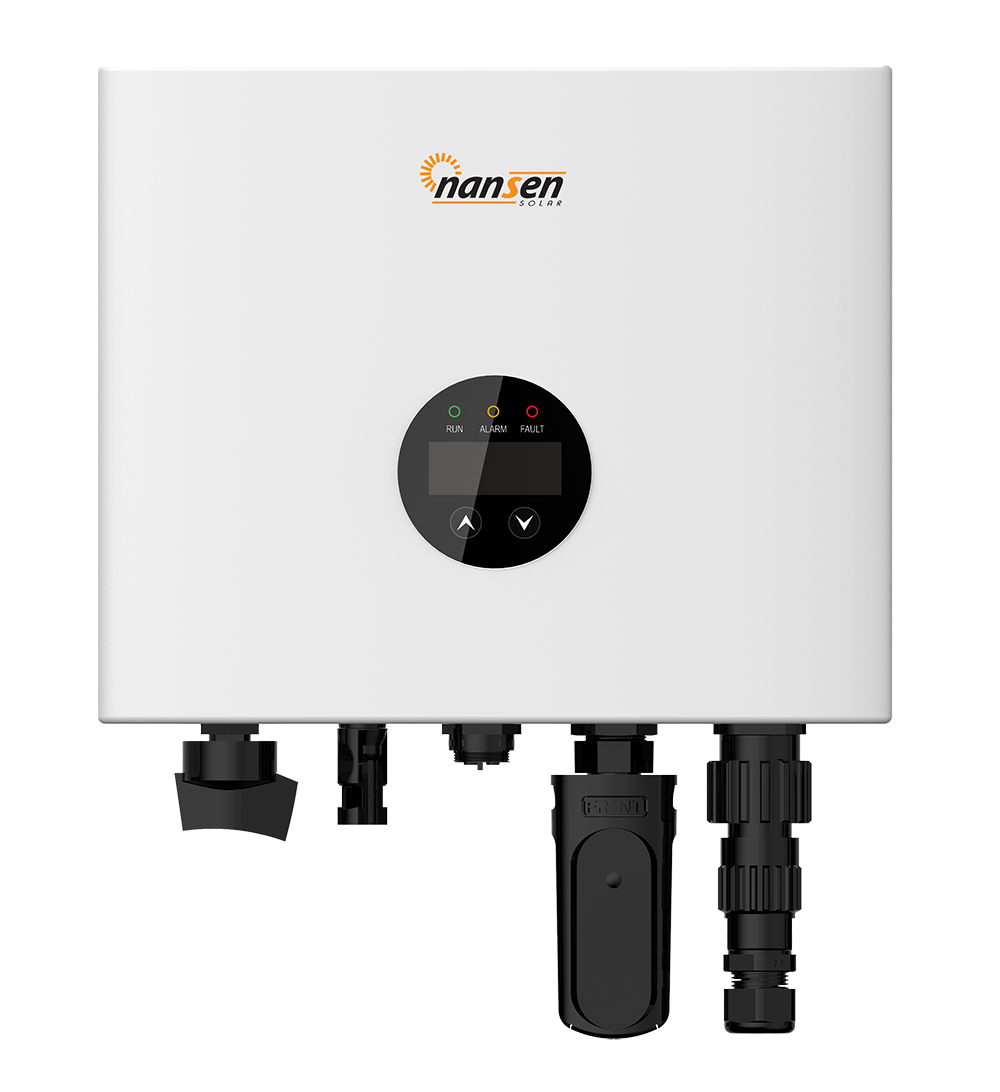

SL-mini - Nansen-1000.png)
Tensão de partida de 40V
Razão CC/CA máxima de 150%
Eficiência máxima de 97,5%
Função AFCI
Controle de Exportação para rede
(Zero Export)
Ampla faixa de tensão MPPT
| Dados Técnicos | ASN-3SL | ASN-3.3SL | ASN-3.6SL-G2 | ASN-4SL-G2 | ASN-4.6SL-G2 | ASN-5SL-G2 | ASN-6SL-G2 |
|---|---|---|---|---|---|---|---|
|
Entrada CC |
|||||||
|
Potência CC Máx. Recomendada |
4.5kW |
4.95kW |
5,4 kW |
6kW |
6.9kW |
7,5 kW |
9 kW |
|
Tensão CC Máx. |
550 V |
||||||
|
Tensão CC Nominal |
360V | ||||||
|
Tensão Início |
40V |
||||||
|
Faixa Tensão MPPT |
40-520V | ||||||
|
Corrente Máx. (Impp) |
18A |
||||||
|
Corrente Máx. Curto Circuito (Isc) |
22A |
||||||
|
Quantidade MPPT |
1 |
2 |
|||||
|
Número de Entradas do Inversor |
1 |
2 |
|||||
|
Saída CA |
|||||||
|
Potência Nominal de saída a 40°C |
3kW |
3,3kW |
3,6 kW |
4 kW |
4,6 kW |
5KW |
6kW |
|
Potência Aparente |
3.3kVA |
3.3kVA |
3.96 kVA |
4,4kVA |
5.06kVA |
5.5kVA |
6.6kVA |
|
Potência Máxima de saída a 40°C |
3.3kW |
3.3kW |
3.96kW |
4,4kW |
5,06 kW |
5.5kW |
6.6kW |
|
Tensão nominal da rede |
1F/N/PE; 220V/230V/240V |
||||||
| Frequência de Operação | 50Hz/60Hz |
||||||
| Corrente Nominal | 13.6A | 15A | 16.4A | 18.2A | 20,9A | 22.7A | 27.3A |
| Corrente Máxima de Saída |
15A | 15A | 18A | 20A | 23A | 25A | 27.3A |
| Fator de Potência |
1 (0.8 atrasado~ 0.8 Adiantado) |
||||||
| Harmônicos (THD) |
<3% |
||||||
| Eficiência |
|||||||
| Eficiência Máxima |
97.5% |
||||||
| Eficiência Européia |
97% |
||||||
| Proteções |
|||||||
| Interruptor CC | Sim |
||||||
| Polaridade Reversa CC |
Sim | ||||||
| Anti-ilhamento |
Sim | ||||||
| Curto-circuito |
Sim | ||||||
| Sobrecorrente CA |
Sim | ||||||
| Monitoramento Séries CC |
Sim | ||||||
| Surto Elétrico CC |
Sim | ||||||
| Surto Elétrico CA |
Sim | ||||||
| Detecção Impedância isolação |
Sim | ||||||
| Detecção de Corrente Residual |
Sim | ||||||
| Temperatura |
Sim | ||||||
| Sobretensão CA |
Sim | ||||||
| Sobrecorrente CC |
Sim | ||||||
| Proteção AFCI |
Sim |
||||||
| Zero Export |
Opcional |
||||||
| Dados Gerais | |||||||
| Dimensões (L*A*P) |
297*239*139mm |
330*268*168mm | |||||
| Peso |
5.3kg | 7.8kg | |||||
| Consumo Noturno |
≤1W |
||||||
| Faixa Temperatura Operação |
-30...+60°C |
||||||
| Conceito Resfriamento |
Resfriamento Natural |
||||||
| Altitude Máx. Operação |
4000m (Redução Potência acima de 3000m) |
||||||
| Umidade Relativa |
0~100% |
||||||
| Índice de Proteção IP |
IP66 | ||||||
| Topologia do Equipamento |
Sem Transformador |
||||||
| Padrões de Conexões da Rede |
INMETRO 140/2022, 515/2023 | INMETRO 140/2022,INMETRO 515/2023,EN 50549-1,IEC 61727,IEC 62116,IEC 61683,UNE 217001,UNE 217002,NTS-631 |
|||||
| Padrões de Segurança e EMC |
INMETRO 140/2022, 515/2023 | IEC/EN 62109-1/2,EN IEC61000-6-1/2/3/4,EN IEC 61000-3-11,EN 61000-3-12 |
|||||
| Tipo Conector CC |
Conector MC4 |
||||||
| Tipo Conector CA |
Plug de Conexão Rápida |
||||||
| Comunicação e Display |
|||||||
| Display |
LCD+LED+Bluetooth+APP |
||||||
| Interface de Comunicação |
RS485; Opcional: WIFI, 4G |
||||||
| Plataforma de Monitoramento |
Nansen Solar |
||||||
| Certificados |
|||||||
Nota: As especificações e os principais recursos descritos nesta página podem sofrer alterações sem aviso prévio. A Nansen Solar reserva-se o direito de fazer qualquer ajuste nas informações aqui descritas a qualquer momento, sem aviso prévio. Obtenha sempre a versão mais recente da ficha técnica, quaisquer contratos comerciais que possam ser assinados serão baseados na versão mais recente no momento da assinatura do contrato.
