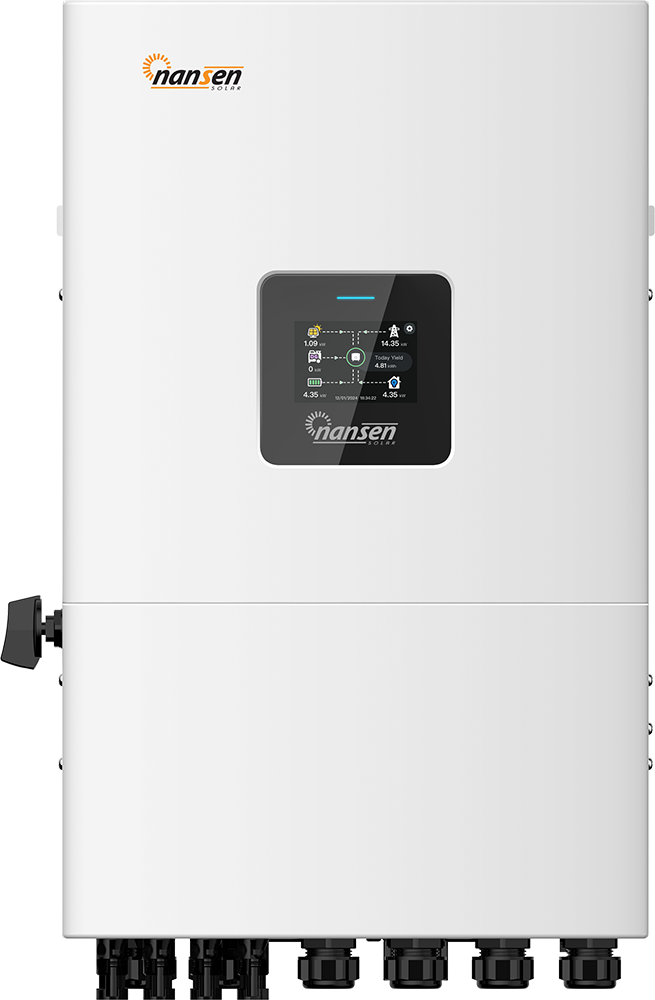

Os inversores híbridos da Nansen Solar podem reduzir significativamente a conta de energia e aumentar o auto consumo da instalação por meio da limitação da energia exportada e do modo de deslocamento de uso no tempo. O inversor solar híbrido da série ASG-LV possui amplo intervalo de rastreamento de MPPT，sendo compatível com diversos tipos de baterias low voltage.
O inversor solar híbrido Nansen Solar traz melhores opções de energia aos usuários.
Corrente da String de até 20A
Ampla faixa de tensão MPPT
Diagnóstico e atualização remotos
Comutação de nível UPS <10ms
Gerenciamento inteligente de energia 24 horas por dia
Configuração fácil do modo de operação inteligente
| Dados Técnicos | ASG-57L-ZL | ASG-6TL-ZL | ASG-8TL-ZL | ASG-10TL-ZL | ASG-12TL-ZL |
|---|---|---|---|---|---|
|
Entrada CC |
|||||
|
Potência Máx. de entrada |
7.5kW | 9kW | 12kW | 15kW | 18kW |
|
Tensão CC Máx. |
1000V | ||||
|
Tensão CC Nominal |
600V | ||||
|
Tensão de Início |
160V |
||||
|
Faixa Tensão MPPT |
170-900V | ||||
|
Corrente Máx. (Impp) |
16A/16A | 16A/16A | 26A/26A | 26A/26A | 26A/26A |
|
Corrente Máx. Curto Circuito (Isc) |
20/20A |
20/20A |
32/32A |
32/32A |
32/32A |
|
Quantidade MPPT |
2 |
2 |
2 |
2 |
2 |
|
Número de Entradas do Inversor |
2 |
2 |
4 |
4 |
4 |
|
Bateria (Informações de Bateria) |
|||||
|
Tipo de Bateria |
Lí-íon / Chumbo-àcido | ||||
|
Faixa de voltagem da bateria |
40-60V | ||||
|
Número de canais de entrada da bateria |
1 | ||||
|
Corrente máx. de carga/descarga |
190A/190A | ||||
|
Comunicação |
CAN/RS485 | ||||
|
Estratégia de carregamento da bateria de lítio |
Auto-adaptável com BMS | ||||
|
Saída CA (Rede Elétrica) |
|||||
|
Potência Nominal Saída |
5kW |
6kW |
8kW |
10kW |
12kW |
|
Potência Máxima Saida Aparente |
5kVA |
6kVA |
8kVA |
10kVA |
12kVA |
|
Tensão Nominal da Rede |
220V/380V,230V/400V,3/N/PE | ||||
| Frequência Rede | 50Hz/60Hz |
||||
| Corrente nominal Máx. | 11.4A | 13.6A | 18.2A | 22.7A | 27.3A |
| Corrente Máxima de Saída |
11.4A | 13.6A | 18.2A | 22.7A | 27.3A |
| Fator de Potência |
>0.99 (0.8 Atrasado ~ 0.8 Adiantado) | ||||
| Harmônicos (THD) |
<3% |
||||
| Entrada CA (Rede Elétrica) |
|||||
| Potência Nominal de Entrada |
5kW |
6kW | 8kW | 10kW | 12kW |
| Potência Máxima de Entrada | 10kW | 12kVA | 16kVA | 20kVA | 24kVA |
| Potência Máxima de Entrada Aparente | 10kVA | 12kVA | 16kVA | 20kVA | 24kVA |
| Corrente Máxima de Entrada |
15.2A | 18.2A | 24.2A | 30.3A | 36.4A |
| Tensão Nominal de Entrada |
220V/380V,230V/400V,3/N/PE | ||||
| Frequência Nominal de Entrada |
50 Hz / 60 Hz |
||||
| Saída CA (Redundância) |
|||||
| Potência Saída Nominal | 5kW | 6kW | 8kW | 10kW | 12kW |
| Potência Saída Máxima Aparente | 2X a potência nominal, 10s | ||||
| Corrente Máxima de Saída | 7.6A | 9.1A | 12.1A | 15.2A | 18.2A |
| Tempo de Reconexão (Back-up) | <4ms | ||||
| Tensão Nominal de Saída | 220V/380V,230V/400V,3/N/PE | ||||
| Frequência Nominal | 50 Hz / 60 Hz | ||||
| Harmônicos (THD) | <3% | ||||
| Eficiência | |||||
| Eficiência Máxima |
97.34% |
||||
| Eficiência Européia |
96.45% |
||||
| Eficiência MPPT |
99.8% |
||||
| Proteção |
|||||
| Interruptor CC | Sim |
||||
| Polaridade Reversa CC |
Sim |
||||
| Anti-ilhamento |
Sim |
||||
| Curto-circuito |
Sim |
||||
| Sobrecorrente Saída |
Sim |
||||
| Surto Elétrico CC |
Sim |
||||
| Surto Elétrico CA |
Sim |
||||
| Detecção de impedância de isolamento |
Sim |
||||
| Monitoramento Terra |
Sim | ||||
| Detecção de Corrente Residual |
Sim |
||||
| Temperatura |
Sim |
||||
| Corrente Reversa Bateria |
Sim |
||||
| Sobretensão CA |
Sim |
||||
| Sobrecorrente CC |
Sim |
||||
| Análise Curva I/V |
Opcional | ||||
| Monitoramento 24h da Carga |
Opcional | ||||
| Proteção AFCI |
Sim | ||||
| Detecção Corrente Reversa |
Opcional |
||||
| LVRT |
Opcional |
||||
| Zero Export | Opcional |
||||
| Paralelo | Opcional | ||||
| Dados Gerais | |||||
| Dimensões (L*A*P) |
380*625*270mm |
||||
| Peso |
39kg |
||||
| Consumo Noturno |
≤20W |
||||
| Faixa Temperatura Operação |
-40...+60°C |
||||
| Conceito Resfriamento |
Resfriamento Inteligente | ||||
| Altitude Máx. Operação |
4000m (Redução Potência acima de 3000m) | ||||
| Umidade Relativa |
0~100% |
||||
| Índice de Proteção IP |
IP66 |
||||
| Topologia do Equipamento |
Sem transformador | ||||
| Padrões de Conexões da Rede |
IEC 61727,IEC 62116,IEC 61683 |
||||
| Padrões de Segurança e EMC |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
||||
| Tipo Conector CC |
Conector MC4 |
||||
| Tipo Conexão da Bateria |
Terminal | ||||
| Tipo de Conector CA (Redundância) |
Terminal | ||||
| Tipo de Conexão CA (Concessionária) |
Terminal | ||||
| Comunicação e Display |
|||||
| Display |
LED + Bluetooth + APP - Opcional: LCD |
||||
| Interface de Comunicação |
RS485; WIFI, 4G + Bluetooth - Opcional: GPRS, LAN | ||||
| Plataforma de Monitoramento |
Nansen Solar |
||||
| Certificados |
|||||
Nota: As especificações e os principais recursos descritos nesta página podem sofrer alterações sem aviso prévio. A Nansen Solar reserva-se o direito de fazer qualquer ajuste nas informações aqui descritas a qualquer momento, sem aviso prévio. Obtenha sempre a versão mais recente da ficha técnica, quaisquer contratos comerciais que possam ser assinados serão baseados na versão mais recente no momento da assinatura do contrato.
