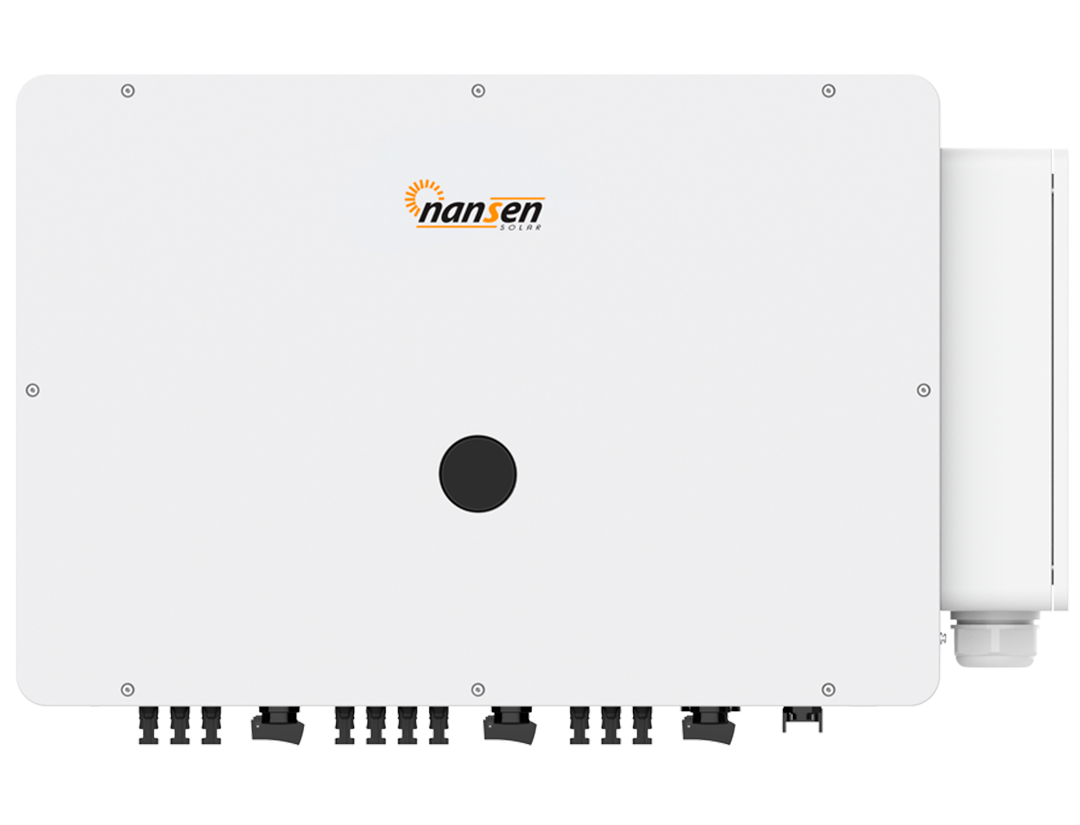

A série ASN TL-LV PLUS da Nansen Solar é a combinação perfeita para C&I. A série ASN TL-LV PLUS possui excelente durabilidade, uma vida útil ultra longa de acordo com os padrões industriais modernos e uma classificação de proteção IP66, adequada para ambientes internos e externos.
Corrente da String de até 50A
Ampla faixa de tensão MPPT
Eficiência máxima de 98,65%
Função AFCI
Anti-retorno opcional
Varredura de curva I-V opcional
| Dados Técnicos | ASN-90TL-LV-PLUS | ASN-100TL-LV-PLUS | ASN-110TL-LV-PLUS |
|---|---|---|---|
|
Entrada CC |
|||
|
Potência CC Máx. |
135kW | 150kW | 165kW |
|
Tensão CC Máx. |
1100 V |
||
|
Tensão CC Nominal |
620 V |
||
|
Tensão Início |
195 V |
||
|
Faixa de Tensão MPPT |
180-1000V |
||
|
Corrente Máx. (Impp) |
8*40A | ||
|
Corrente Máx. Curto Circuito (Isc) |
8*50A |
||
|
Quantidade MPPT |
8 |
||
|
Número de Entradas do Inversor |
16 |
||
|
Saída CA |
|||
|
Potência Nominal |
90kW |
100kW |
110kW |
|
Potência Aparente |
99kVA |
110kVA |
121kVA |
| Potência Máxima | 99kW | 110kW |
121kW |
|
Tensão nominal da rede |
220V/380V,230V/400V,3/N/PE |
||
| Frequência de Operação | 50Hz/60Hz |
||
| Corrente Nominal | 130A | 144.5A | 158.8A |
| Corrente Máx. de Saída | 1143A | 1158.8A | 174.6A |
| Fator de Potência |
> 0.99 (0.8 Atrasado ~ 0.8 Adiantado) | ||
| Harmônicos (THD) |
<3% |
||
| Eficiência |
|||
| Eficiência Máxima |
98,65% |
||
| Eficiência Européia |
98,35% |
||
| Eficiência MPPT | 99.80% | ||
| Proteções |
|||
| Interruptor CC | Sim |
||
| Polaridade Reversa CC |
Sim |
||
| Anti-ilhamento |
Sim |
||
| Curto-circuito |
Sim |
||
| Sobrecorrente CA |
Sim |
||
| Surto Elétrico CC |
Sim |
||
| Surto Elétrico CA |
Sim |
||
| Detecção Impedância isolação |
Sim |
||
| Monitoramento de Terra |
Sim |
||
| Detecção de Corrente Residual |
Sim |
||
| Temperatura |
Sim |
||
| Sobretensão CA |
Sim | ||
| Sobrecorrente CC |
Sim | ||
| Monitoramento Séries CC |
Sim | ||
| Proteção AFCI |
Sim | ||
| Análise Curva I/V |
Sim | ||
| Função Zero Export |
Opcional | ||
| Recuperação PID Integrado | Opcional | ||
| Dados Gerais | |||
| Dimensões (L*A*P) |
1007*668*341mm | ||
| Peso |
80kg | ||
| Consumo Noturno |
<2W | ||
| Faixa Temperatura Operação |
-30...+60°C | ||
| Conceito Resfriamento |
Ventilação Inteligente | ||
| Altitude Máx. Operação |
4000m (Redução Potência acima de 3000m) | ||
| Umidade Relativa |
0~100% | ||
| Índice de Proteção |
IP66 | ||
| Topologia do Equipamento |
Sem Transformador | ||
| Padrões de Conexões da Rede |
EN IEC 61000-6-2,EN IEC 61000-6-3,EN IEC 61000-3-11,EN IEC 61000-3-12 | ||
| Padrões de Segurança e EMC |
IEC 61727&IEC62116,INMETRO 515/2023 | ||
| Tipo de conector CC |
Conector MC4 | ||
| Tipo de conector CA |
Terminal OT | ||
| Comunicação e Display | |||
| Mostrar |
LED + Bluetooth + App | ||
| Interface de Comunicação |
RS485; Opcionais: WIFI, 4G | ||
| Plataforma de Monitoramento |
Nansen Solar | ||
| Certificados | |||
Nota: As especificações e os principais recursos descritos nesta página podem sofrer alterações sem aviso prévio. A Nansen Solar reserva-se o direito de fazer qualquer ajuste nas informações aqui descritas a qualquer momento, sem aviso prévio. Obtenha sempre a versão mais recente da ficha técnica, quaisquer contratos comerciais que possam ser assinados serão baseados na versão mais recente no momento da assinatura do contrato.
